Aljzat rétegrend: aljzattervezés és aljzatképzés burkolás előtt
Miért fontos az aljzat rétegrend megtervezése?
A kész padlóburkolatból a felhasználó többnyire csak a végső, járható felületet látja, a tartósságot azonban az alatta lévő rétegrend határozza meg. Az aljzat rétegrend megtervezésekor nem elég azt eldönteni, milyen burkolat kerül a helyiségbe: előre tisztázni kell a használat módját, a várható terhelést, a szigetelési igényeket, a teherelosztó réteg típusát és azt is, hogy szükség lesz-e további felület-előkészítésre a burkolás előtt. A szakszerű aljzattervezés célja, hogy a padlószerkezet minden rétege a saját funkcióját lássa el, és a kész burkolat hosszú távon stabil, teherbíró és problémamentesen használható maradjon.
Az aljzat rétegrend hibái sokszor csak később válnak láthatóvá: burkolatrepedés, kopogó felület, nedvességi problémák, penészesedés, hangterjedés vagy egyenetlen burkolat formájában. Ezért a tervezés során a rétegeket nem különálló anyagokként, hanem egymásra épülő rendszerként kell kezelni.
Aljzattervezés lépései: követelmények, rétegrend, rétegvastagság
Milyen rétegekből áll egy padlószerkezet?

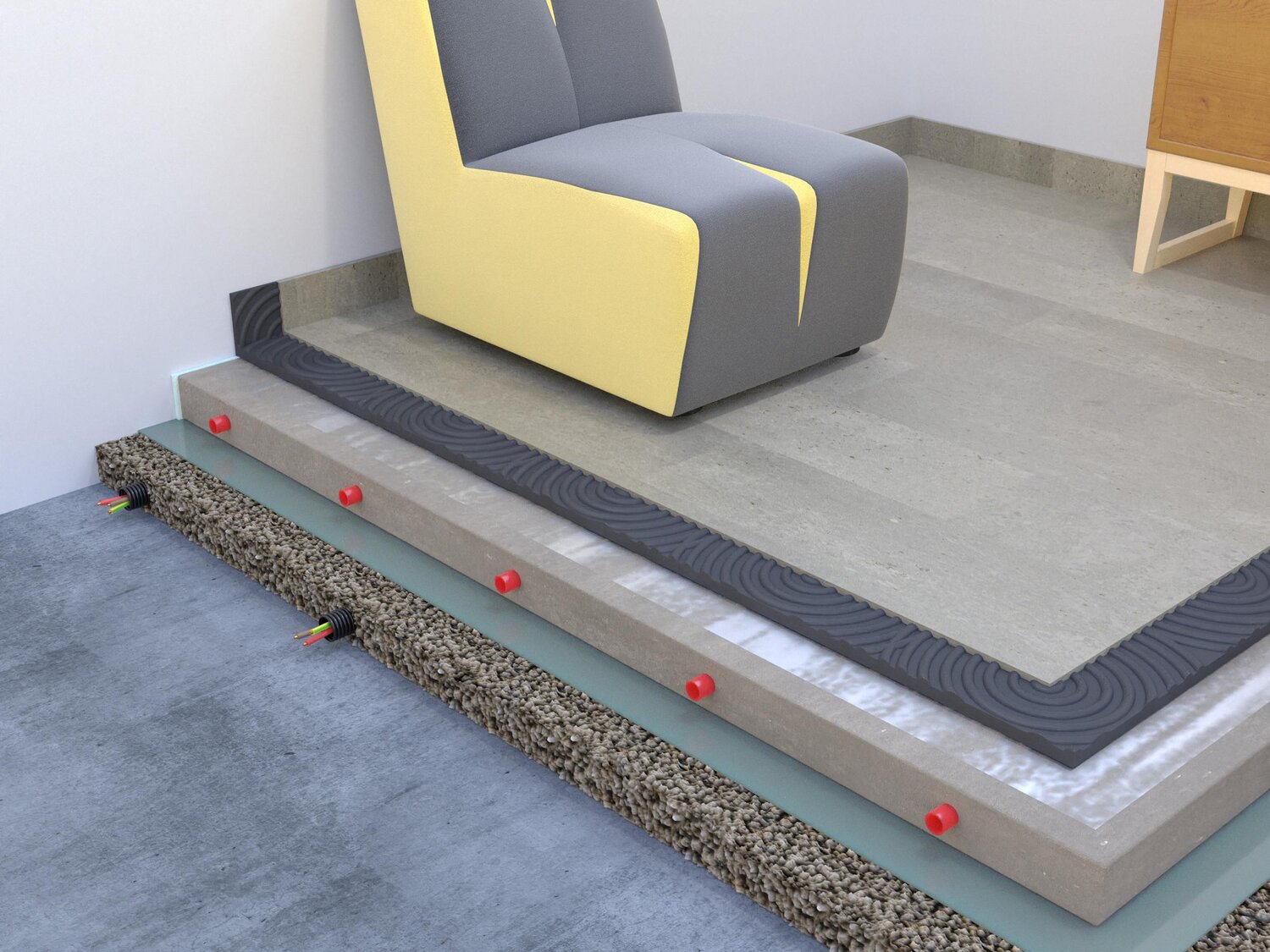

A legtöbb padlószerkezet több egymásra épülő rétegből áll. Az első és legfontosabb elem a teherhordó szerkezet, amelyet építész vagy statikus tervez meg, és amely az egész padlórétegrend alapját adja. Erre épülnek rá azok a további rétegek.
Ezek közül a következő fontos csoportot a hő-, hang- és vízszigetelő rétegek alkotják. Feladatuk a komfort, az energiahatékonyság, a nedvesség elleni védelem és bizonyos esetekben a csővezetékek elhelyezésének biztosítása. Talajon fekvő szerkezeteknél például a vízszigetelés alapvető szerepet kap, mert az alulról érkező nedvességet ki kell zárni a padlószerkezetből.

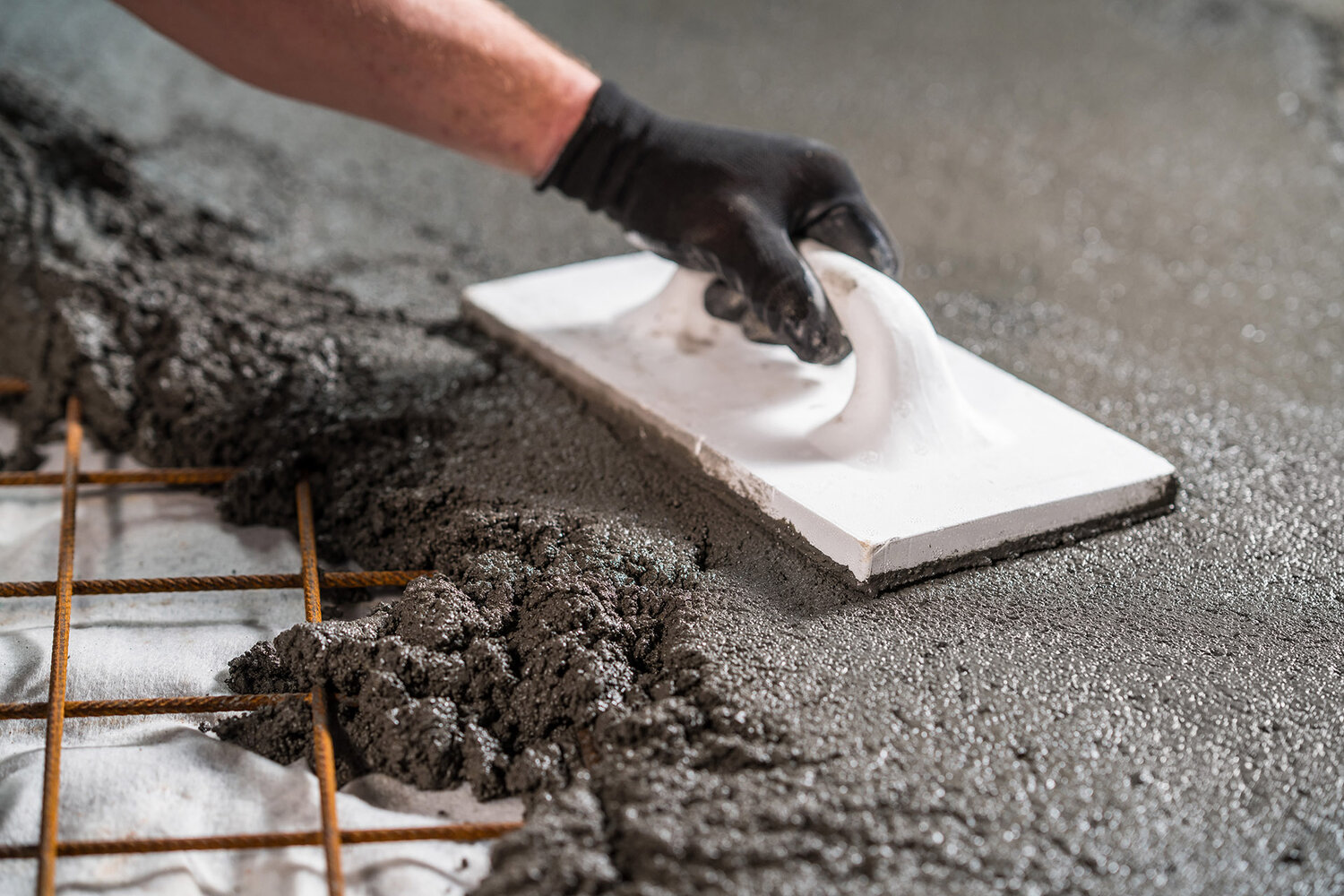

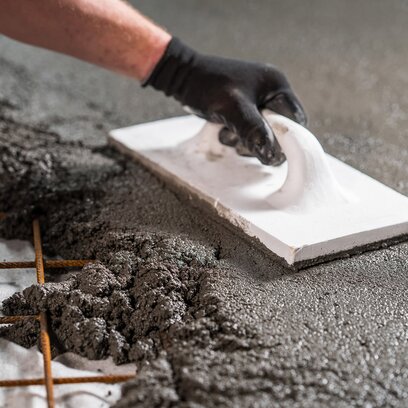

A rétegrend egyik meghatározó eleme a teherelosztó réteg, amely jellemzően esztrichként készül. Ez fogadja a burkolatot, oszlatja el a padlót érő pontszerű vagy vonalszerű terheléseket, és bizonyos esetekben a padlófűtés csövei is ebben a rétegben futnak. A végső réteg, a burkolat csak akkor tud megfelelően működni, ha az alatta lévő teherelosztó és burkolatfogadó rétegek a tervezett igénybevételhez igazodnak.

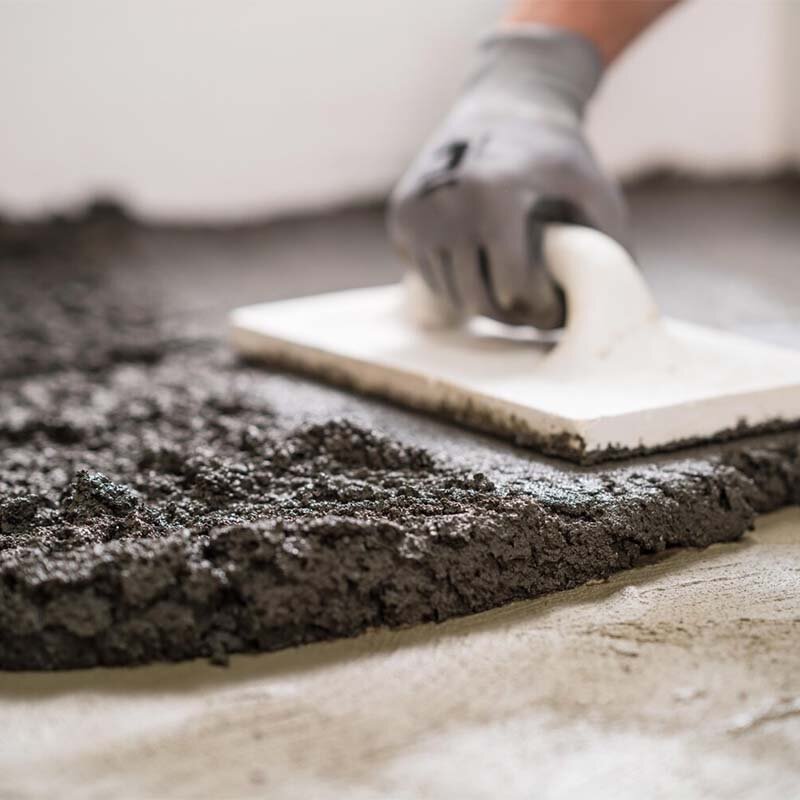

Teherelosztó réteg és esztrich: mire kell figyelni?
A teherelosztó réteg feladata, hogy a burkolatot fogadja, és a padlót érő terheléseket nagyobb felületen vezesse át a szerkezetre. A mindennapi használat során a padlót gyakran pontszerű terhelések érik, például bútorlábak, görgők, gépek vagy akár egy magas sarkú cipő formájában. A teherelosztó rétegnek ezeket az igénybevételeket úgy kell kezelnie, hogy a burkolat és az alatta lévő rétegrend ne károsodjon.

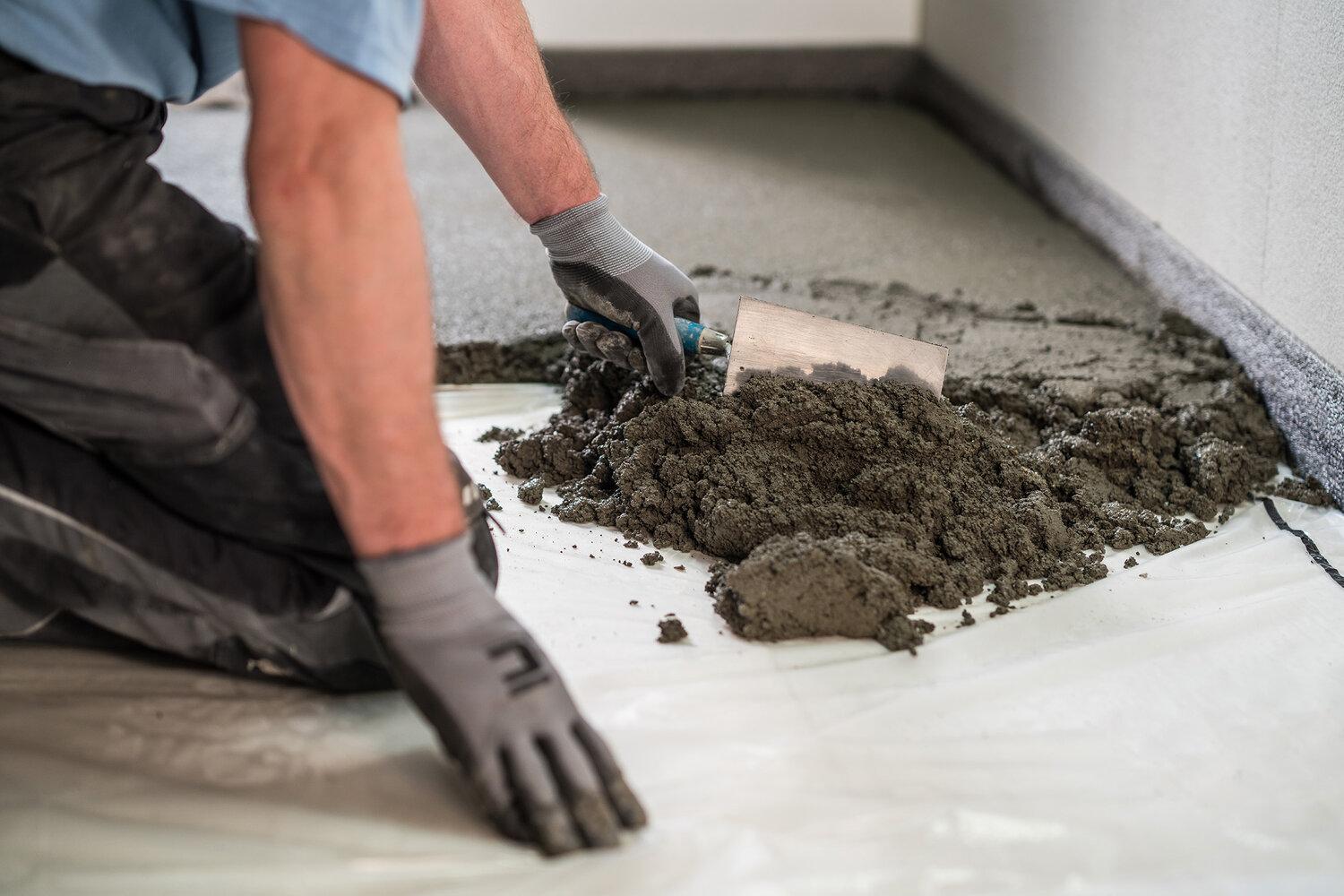

A kivitelezéshez használt esztrich típusának kiválasztása mindig az adott helyiség funkciójától és terhelésétől függ. Kültéri vagy vizes helyiségekben például nem alkalmazhatók a gipszes kötőanyagú változatok azonos biztonsággal, és nagyobb igénybevétel esetén magasabb szilárdsági követelményekre lehet szükség (a minimum 30 N/mm2 nyomószilárdság egy irányadó határ lehet ilyenkor). Az esztrichek műszaki tulajdonságait szabvány szerinti jelölések is meghatározzák, például a kötőanyag típusa, a nyomószilárdság és a hajlító-húzószilárdság alapján (lásd esztrich típusok).

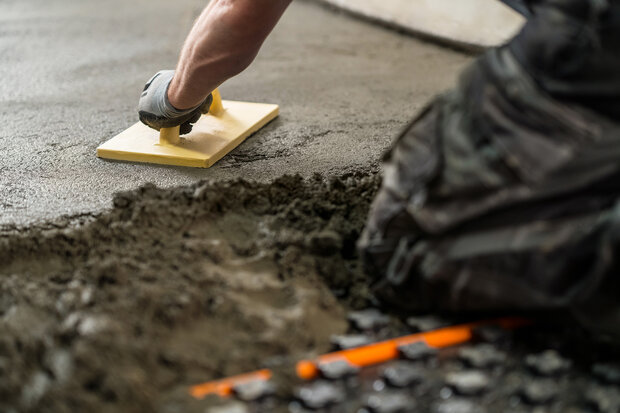

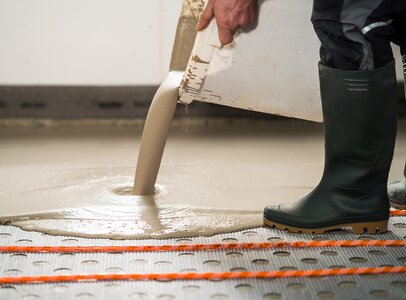

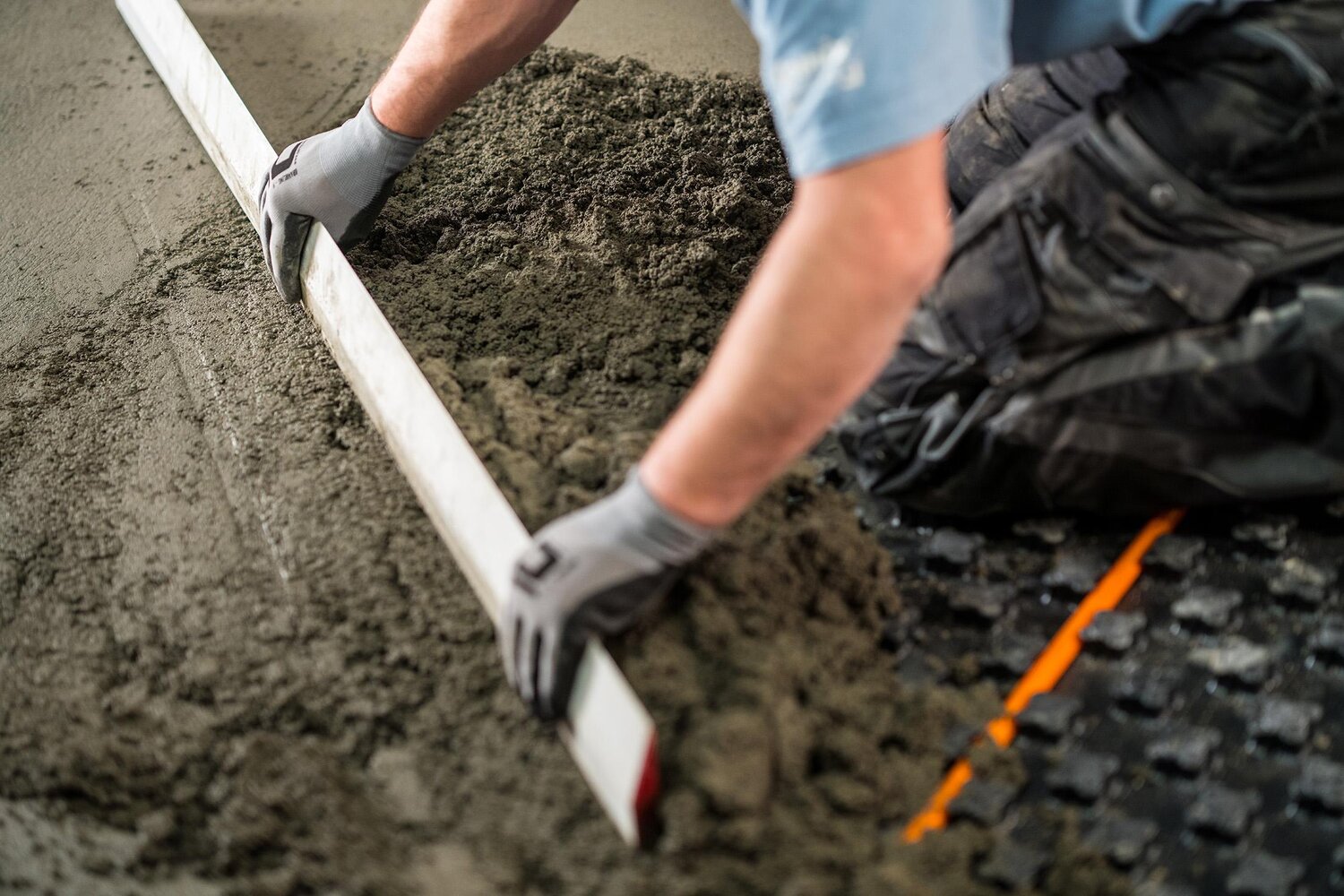

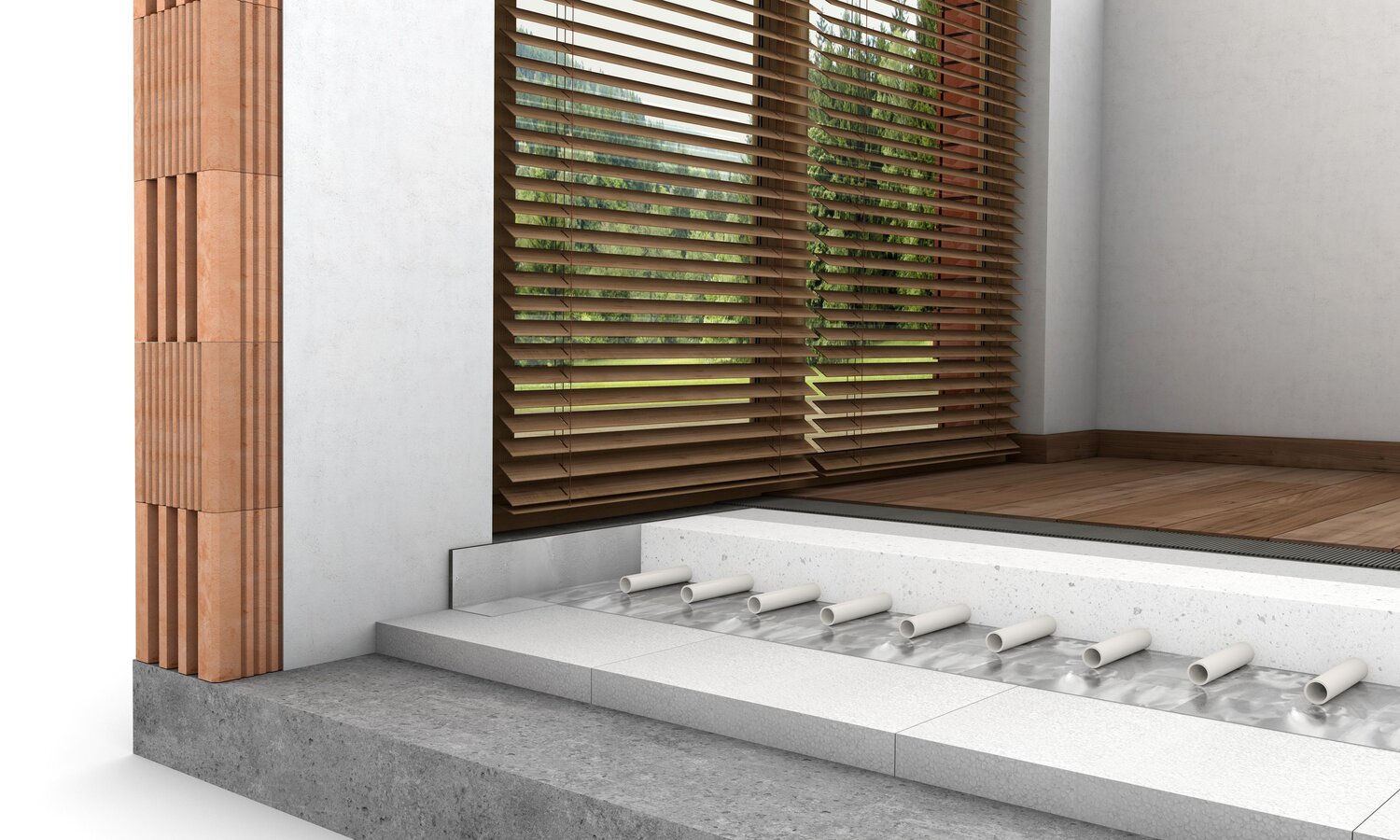

A padlófűtéses szerkezeteknél a teherelosztó réteg különösen fontos, mert a fűtéscsövek gyakran ebben a rétegben futnak. Ilyenkor a rétegrendnek nemcsak mechanikailag kell megfelelőnek lennie, hanem a hőleadás, a rétegvastagság és a burkolhatóság szempontjait is figyelembe kell venni. A padlófűtés rétegrend kialakításáról ezen az oldalon lehet részletesen olvasni.
Aljzat rétegrend különböző helyiségekben és igénybevételeknél
Ahogy az előbb már említettük, az aljzat rétegrend kialakításánál mindig az adott helyiség funkciójából kell kiindulni. Egy lakószobában más szempontok érvényesülnek, mint egy fürdőszobában, teraszon, garázsban vagy közösségi térben. A követelmények meghatározásakor mérlegelni kell a használat intenzitását, a nedvességterhelést, a hő- és hangszigetelési igényeket, valamint azt, hogy milyen burkolat kerül a padlóra.
Vizes helyiségekben és kültéri felületeken a vízszigetelés és a nedvességgel szembeni védelem kap kiemelt szerepet. Ilyen esetekben a burkolat alatti rétegeknek ellen kell állniuk a nedvesség hatásainak, és biztosítaniuk kell, hogy a víz ne jusson be a szerkezet érzékenyebb rétegeibe. Kültéri felületeknél a fagyhatás miatt a vízszigetelés hiánya különösen komoly károkat okozhat.
Nagyobb terhelésű helyiségekben, például garázsban, műhelyben vagy ipari jellegű térben a teherelosztó réteg szilárdsága és rétegvastagsága válik meghatározóvá. A padlószerkezetet ilyenkor nemcsak a normál használatra, hanem a koncentrált mechanikai igénybevételekre is méretezni kell. Az aljzattervezés egyik legfontosabb feladata, hogy a rétegrend ne általános recept alapján, hanem a használati feltételekhez igazítva készüljön.
Milyen aljzat rétegrend kell az adott burkolat alá?
Főként a burkolat típusa és mérete határozza meg, milyen alapfelületre van szükség. Hidegburkolatoknál különösen fontos a megfelelően stabil, sík és nedvességtől védett aljzat, mert a burkolólapok merev rendszert alkotnak, és érzékenyen reagálnak az aljzat mozgására vagy egyenetlenségeire. Vizes helyiségekben a burkolat alatti vízszigetelés és a rétegek összehangolása a tartósság alapfeltétele.

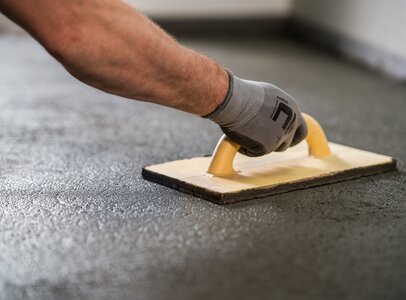

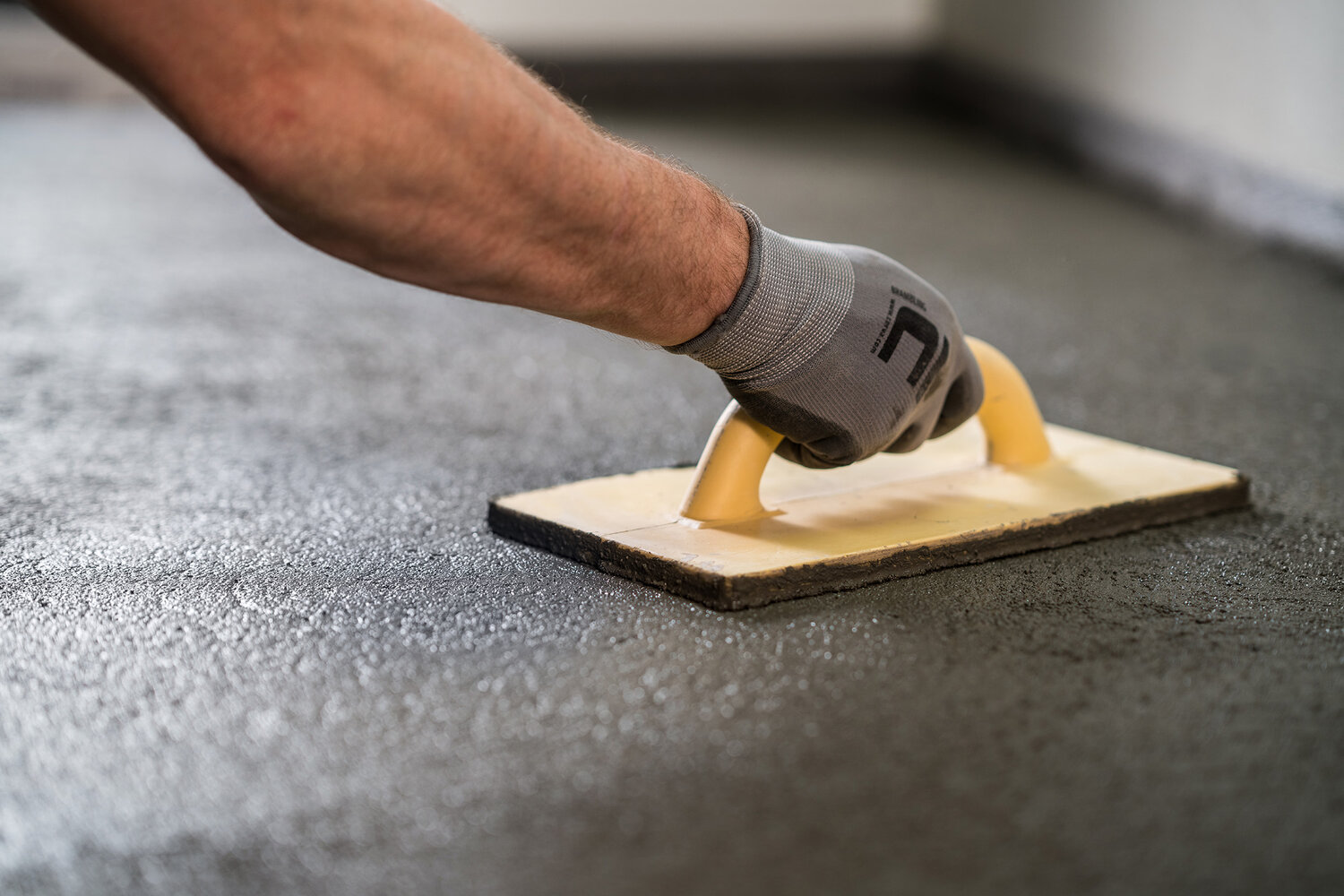

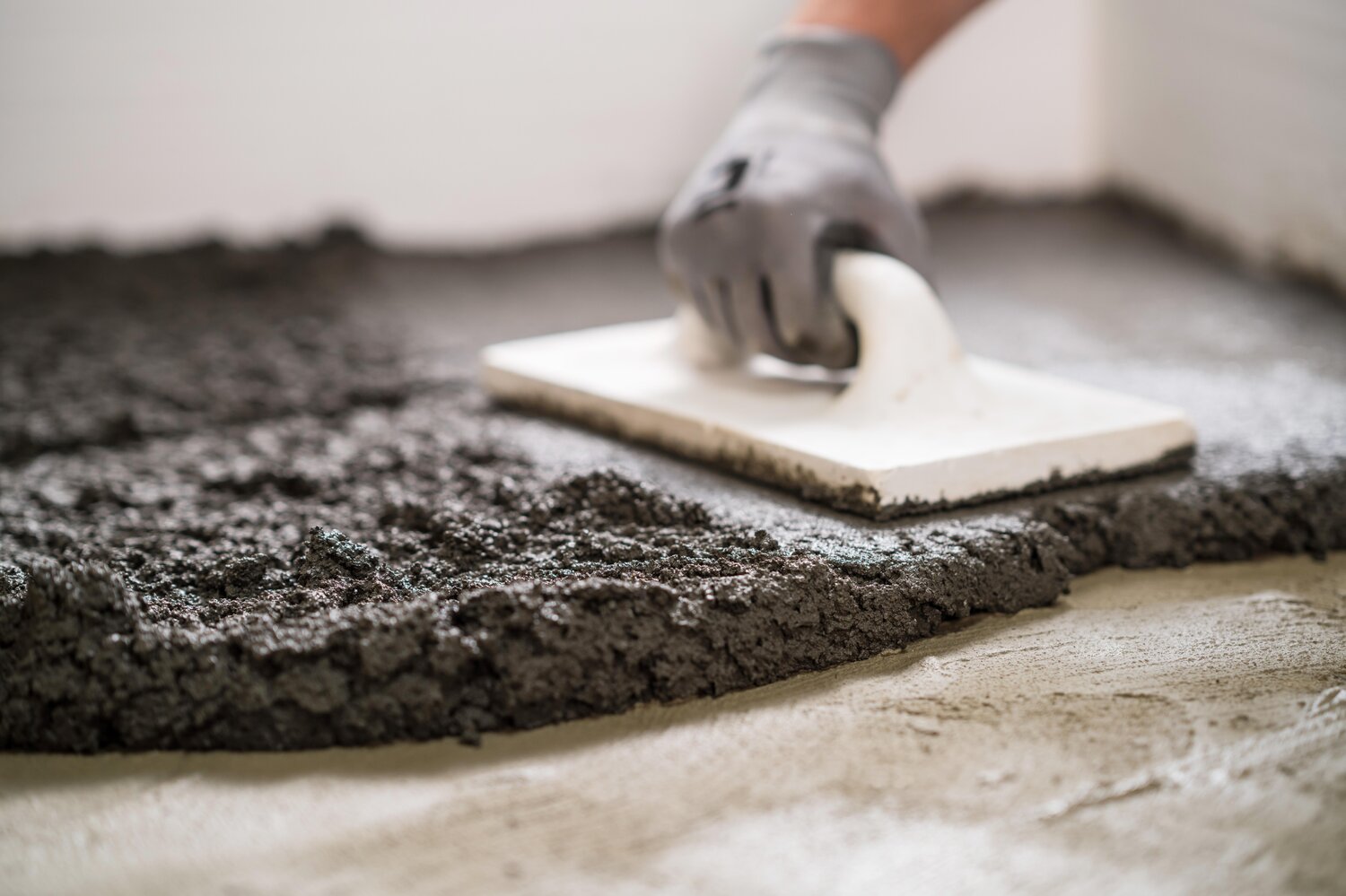

Melegburkolatoknál, például parketta, laminált padló vagy vinyl esetén szintén kulcskérdés az aljzat síkpontossága, nedvességtartalma és teherbírása. Ilyenkor az aljzatkiegyenlítés vagy a burkolatfogadó réteg minősége döntően befolyásolhatja a végeredményt. Érdemes megjegyezni, hogy a végleges burkolati szintet az esztrich vastagságának megválasztásával tudjuk beállítani, valamint felületének eldolgozásával tudunk megfelelő fogadófelületet biztosítani.
Az optimális rétegrend kiválasztásához érdemes rendszerszinten gondolkodni: a teherhordó szerkezet, a szigetelések, a teherelosztó réteg, az esetleges kiegyenlítő réteg és a burkolat együtt alkotnak működő padlószerkezetet. Ha bármelyik réteg hibásan kerül kiválasztásra vagy kivitelezésre, az a kész burkolat élettartamát is csökkentheti.
A burkolat vastagságának meghatározása
A burkolóanyag vastagsága és annak rögzítéséhez szükséges ragasztó rétegek együttesen fogják megadni a burkolatunk vastagságát. A ragasztó rétegek vastagsága kis-közepes méretű kerámia burkolatoknál 3-5 mm, nagy lapoknál 5 mm vagy annál nagyobb. Natúrköveknél előfordulhat, hogy azokat nem ragasztják, hanem (20-30 mm-es) vastag ágyazóhabarcsba fektetik.
A parketták, linóleumok, PVC-k ragasztására vékony (kb. 1 mm) diszperziós kötőanyagú terméket használnak. A vízterhelésnek kitett felületeket (kenhető) szigeteléssel látjuk el, a jellemző rétegvastagság itt 1,5 és 4 mm között van.
Amennyiben nem biztosítható, hogy az esztrich felülete megfelelően egyenes és sík legyen, akkor a rétegrend kialakításánál figyelembe kell venni az aljzatkiegyenlítő réteg vastagságát is.
A teherelosztó réteg vastagságának meghatározása
A réteg kialakítási módja lehet:
- Kötött vagy kontakt esztrich, amelyben az alapfelület és az esztrich együtt dolgozik.

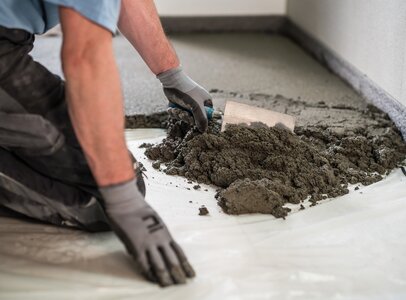

- Csúsztatott esztrich, ahol az alapfelület és az esztrich közé vékony elválasztó réteg kerül (fólia vagy vízszigetelés). Itt a cél az, hogy külön mozogjon az alapfelület és az esztrich.

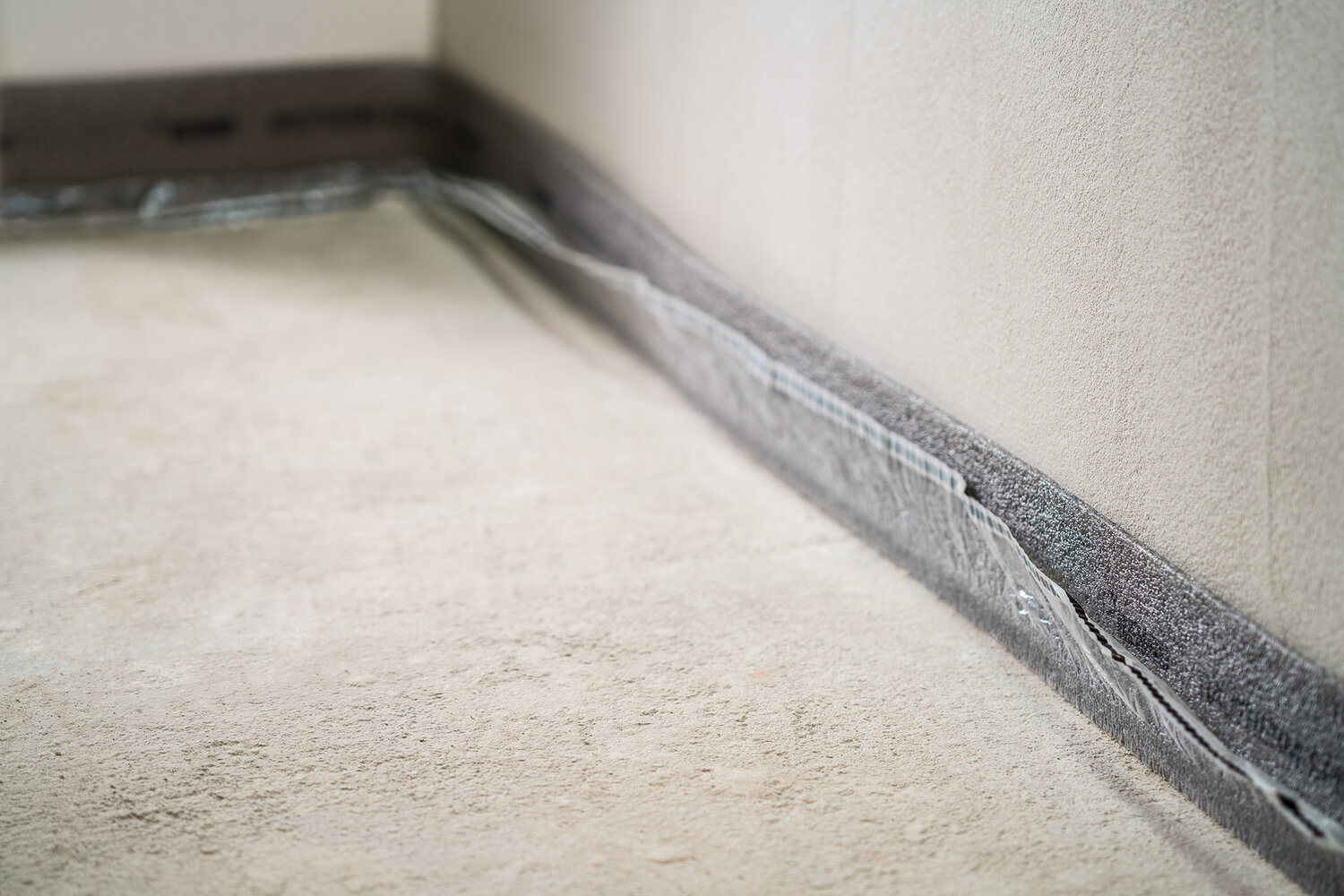

- Úsztatott esztrich, ahol az alapfelület és az esztrich közé köztes hő- vagy hangszigetelő réteg kerül, amin biztosítani kell a megfelelő teherelosztást is.
A kontakt módon kialakított kalcium-szulfát esztrichnél 2,5 cm, cementesztrich esetén 3 cm, míg az úsztatott esztrichnél 3,5 cm, illetve 4,5 cm a minimális rétegvastagság. Úsztatott esztrichnél, ha padlófűtés is van, a minimális vastagság az esztrichben elvezetett csövek legfelső szintjétől számítandó. Nagyobb terheléskor a rétegvastagság megnövekszik, vagy fokozatosan egyre erősebb anyagot kell alkalmazni.
Hő- és hangszigetelő rétegek vastagságának meghatározása
A hőszigetelő réteg minimális vastagságát a hőszigetelési igény és a rétegben elhelyezett, egymást keresztező, illetve a lejtésben elhelyezett csövek legmagasabb pontja határozza meg. A jellemző vastagság: 30-80 mm. Tipikus hiba, hogy túl sok csövet szeretnének elvezetni ebben a rétegben, és nem veszik figyelembe az egymást keresztező csövek együttes magasságát és azok esetleges lejtését.
A lépéshangszigetelés vastagságát és típusát az akusztikai számítások eredményeiből lehet levezetni. A jellemző vastagság: 20-50 mm.
A szükséges lejtéseket a hőszigetelő réteggel vagy közvetlenül a teherhordó szerkezeten elhelyezett betonréteggel alakítják ki. Gyakori hiba szokott lenni, hogy a teraszlemezek síkjának meghatározásánál nem veszik figyelembe a lejtésképzés (2%) és a vízszigetelő lemez kialakításának rétegvastagságát.
